将鼠标用作画笔

OpenCV提供了将鼠标用作画笔或绘图工具的功能。每当窗口屏幕上发生任何鼠标事件时,它都可以绘制任何内容。鼠标事件可以是左键按下、左键释放、双击等。它为我们提供每个鼠标事件的坐标(x,y)。通过使用这些坐标,我们可以绘制我们想要的任何东西。要获取所有可用事件的列表,请在终端中运行以下代码:

import cv2
mouse_events = [j for j in dir(cv2) if 'EVENT' in j]
print(mouse_events)

上面的代码将返回由OpenCV支持的所有鼠标事件的列表。

输出:

['EVENT_FLAG_ALTKEY', 'EVENT_FLAG_CTRLKEY', 'EVENT_FLAG_LBUTTON', 'EVENT_FLAG_MBUTTON', 'EVENT_FLAG_RBUTTON', 'EVENT_FLAG_SHIFTKEY', 'EVENT_LBUTTONDBLCLK', 'EVENT_LBUTTONDOWN', 'EVENT_LBUTTONUP', 'EVENT_MBUTTONDBLCLK', 'EVENT_MBUTTONDOWN', 'EVENT_MBUTTONUP', 'EVENT_MOUSEHWHEEL', 'EVENT_MOUSEMOVE', 'EVENT_MOUSEWHEEL', 'EVENT_RBUTTONDBLCLK', 'EVENT_RBUTTONDOWN', 'EVENT_RBUTTONUP']

画圆

要在窗口屏幕上绘制圆,我们首先需要使用cv2.setMouseCallback()函数创建一个鼠标回调函数。它具有在任何地方都保持不变的特定格式。我们的鼠标回调函数通过使用双击来绘制圆。考虑以下程序:

import cv2
import numpy as np
# Creating mouse callback function
def draw_circle(event,x,y,flags,param):
    if(event == cv2.EVENT_LBUTTONDBLCLK):
            cv2.circle(img,(x,y),100,(255,255, 0),-1)
# Creating a black image, a window and bind the function to window
img = np.zeros((512,512,3), np.uint8)
cv2.namedWindow('image')
cv2.setMouseCallback('image',draw_circle)
while(1):
    cv2.imshow('image',img)
    if cv2.waitKey(20) & 0xFF == 27:
        break
cv2.destroyAllWindows()

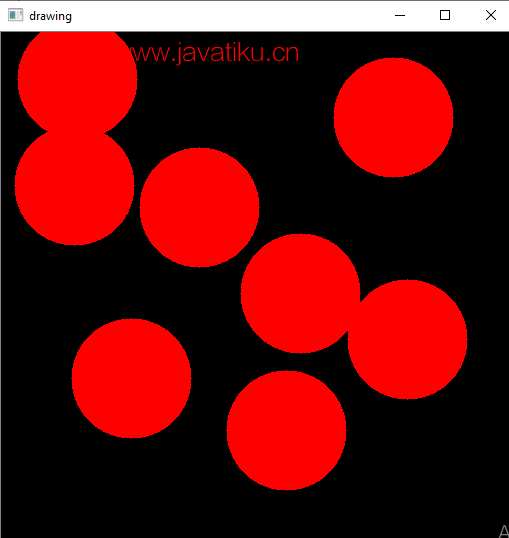

在上述代码中,我们首先创建了一个黑色窗口屏幕,其中发生了鼠标事件。当我们在黑色窗口上双击时,它将根据我们在回调函数中定义的内容绘制一个圆。

绘制矩形和曲线

我们可以在窗口屏幕上绘制任何形状。我们可以通过拖动鼠标来绘制矩形或圆圈(取决于我们选择的模型)。我们考虑了一个例子,在该例子中,我们创建了一个具有两个部分的回调函数。第一部分是绘制矩形,另一部分是绘制圆圈。让我们看看给定的例子,以更具体的方式理解:

import cv2
import numpy as np
draw = False # true if the mouse is pressed. Press m to shift into curve mode.
mode = True # if True, draw rectangle.
a,b = -1,-1
# mouse callback function
def draw_circle(event,x,y,flags,param):
    global a,b,draw,mode
    if(event == cv2.EVENT_LBUTTONDOWN):
        draw = True
        a,b = x,y
    elif (event == cv2.EVENT_MOUSEMOVE):
        if draw == True:
            if mode == True:
                cv2.rectangle(img,(a,b),(x,y),(0,255,0),-1)
            else:
                cv2.circle(img,(x,y),5,(0,0,255),-1)
    elif(event == cv2.EVENT_LBUTTONUP):
        draw = False
        if mode == True:
            cv2.rectangle(img,(a,b),(x,y),(0,255,0),-1)
        else:
            cv2.circle(img,(x,y),5,(0,0,255),-1)
# We bind the keyboard key m to toggle between rectangle and circle.
img = np.zeros((512,512,3), np.uint8)
cv2.namedWindow('image')
cv2.setMouseCallback('image',draw_circle)
while(1):
    cv2.imshow('image',img)
    k = cv2.waitKey(1) & 0xFF
    if k == ord('m'):
        mode = not mode
    elif(k == 27):
        break
cv2.destroyAllWindows()

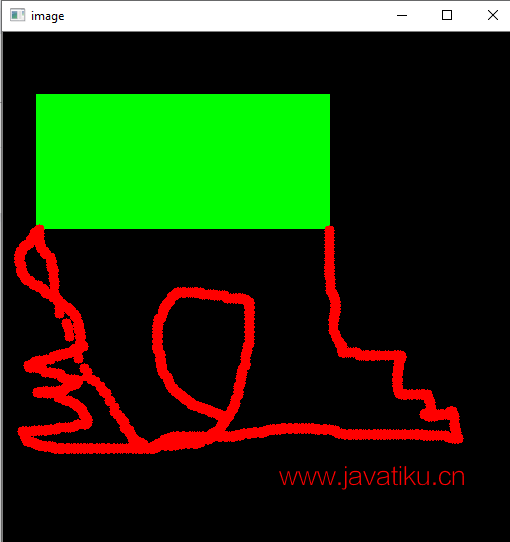

输出


在上面的程序中,我们创建了两个鼠标回调函数。它与OpenCV窗口绑定在一起。在while循环中,我们设置了一个键盘绑定,将键盘键'm'用于在矩形和曲线之间切换。
