【PyCharm教程】PyCharm UML 类图

所需插件：Diagrams

PyCharm 允许您在项目中的包上生成图表。此类图表始终反映应用程序中实际类和方法的结构。

查看 UML 类图

1. 在Project工具窗口中，右键单击要为其创建图表的项目，然后选择Diagrams | 显示图表 Ctrl+Alt+Shift+U）。

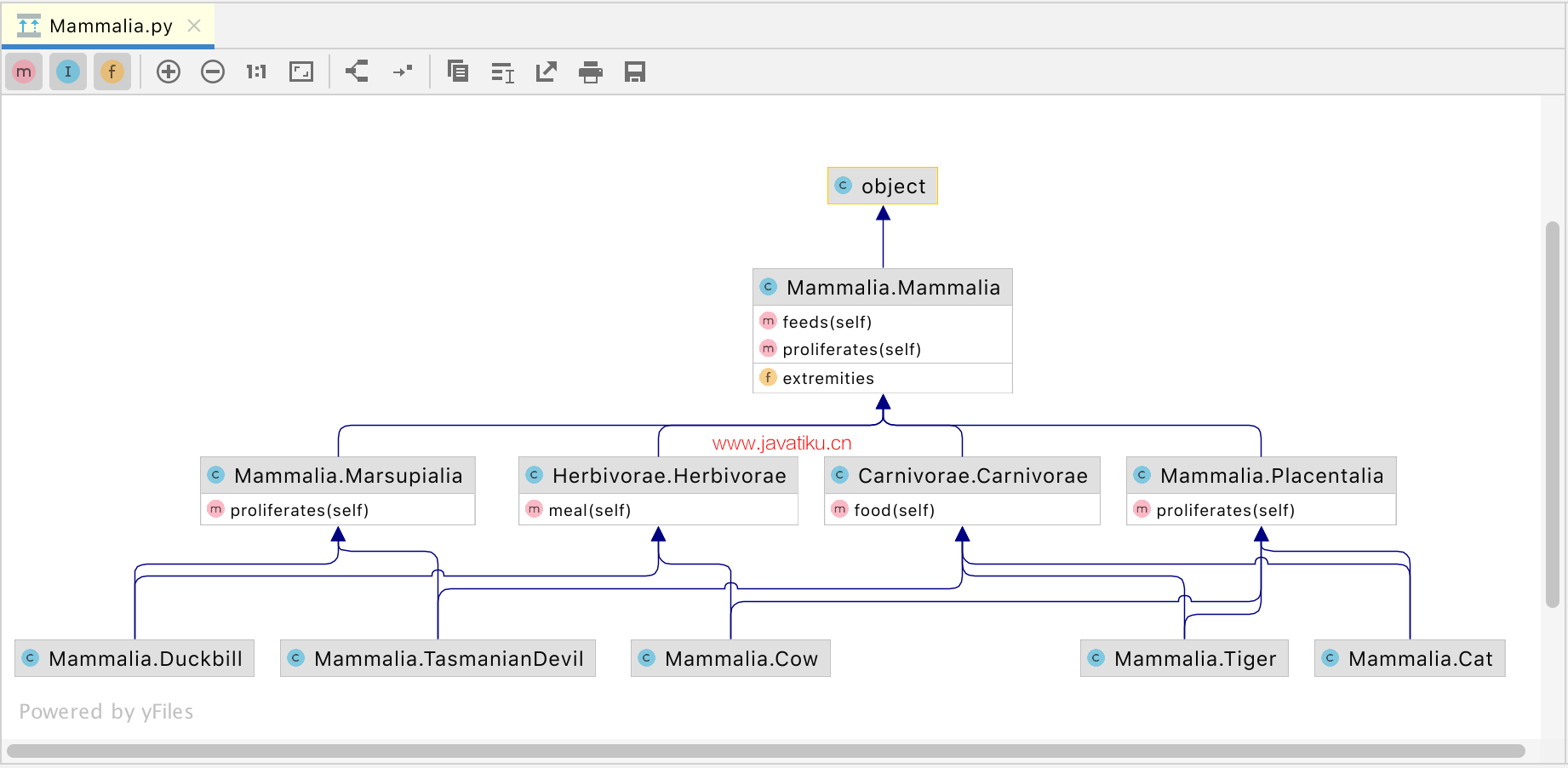

2. 在打开的列表中，选择Python Class Diagram。PyCharm 为类及其依赖项生成 UML 图。

以图表形式查看本地更改

您可以使用 UML 类图来评估您的本地代码更改如何影响应用程序。

• 从代码编辑器、Project工具窗口或 Local Changes视图的上下文菜单中，选择Show Local Changes as UML，或按Ctrl+Alt+Shift+D。

该图在弹出窗口中打开。您可以双击节点以在差异查看器中查看更改。

要将修订中的更改以 UML 类图的形式查看，请在版本控制工具窗口的历史选项卡中，选择所需的修订并从上下文菜单中选择Show Diff as UML或按。Ctrl+Shift+D

分析类图

您可以按下Ctrl+F12元素以查看图表元素列表并在它们之间导航。

要查看方法、字段和其他代码元素的列表，请在图表编辑器顶部的图表工具栏上选择适当的图标。

当您单击图表中的类时，PyCharm 会将不在同一包中的类显示为灰色。当您在包含内部包的包上生成图表时，这可能会有所帮助。

要将图表另存为文件，请右键单击图表编辑器，然后从上下文菜单中选择导出图表 | 导出到文件，然后是要保存图表的文件扩展名。

管理类图

使用图表时，使用图表编辑器中的上下文菜单来执行不同的任务。您可以查看类的成员、添加新成员、删除现有成员、查看实现、检查父类、执行基本重构、添加注释等。

您可以通过选择图表元素并按F4或Ctrl+Enter) 导航到底层源代码。

选择图表中的元素

• 要选择一个元素，请在图表中单击它。
• 要选择多个相邻元素，请Shift按住并单击所需元素，或者只需在要选择的元素周围拖动套索。
• 要选择多个不相邻的元素，请Ctrl+Shift按住并单击所需的元素。
• 要选择类成员，请双击类元素，然后使用箭头键或鼠标指针。

将现有类添加到图表

1. 按Space。
2. 在打开的搜索字段中，开始输入您要添加的课程的名称。然后，从建议列表中选择所需的课程。

如果要添加项目范围之外的类，请选中包括非项目项复选框。

从图中删除节点元素

1. 在图表编辑器中，选择要删除的节点元素。
2. 右键单击该元素，然后从上下文菜单中选择Delete N/A。

或者，选择重构 | 安全删除 Alt+Delete。在这种情况下， PyCharm在应用更改之前会检查使用情况。

Alt+F7您可以通过按下代码元素来快速搜索用法。

向班级添加新成员

您可以在图表编辑器中执行一些正向工程。

1. 在图表编辑器中，选择要添加新成员的类，然后从上下文菜单中选择新建或按Alt+Insert。然后选择要创建的代码元素（字段或方法）。
2. 根据您的选择，PyCharm 会打开相应的对话框，您可以在其中指定创建新元素所需的信息。

PyCharm 将该项目添加到您的图表中并相应地更新源代码。

查看实现和父类

您可以在图表中查看实现和父类。如果 PyCharm 找到多个父类或实现，它会显示适当项目的列表。选择您需要查看父级与其子级之间连接的那个。

1. 在图表编辑器中，选择要查看其实现或父类的项目。
2. 右键单击项目并从上下文菜单中分别选择Show Implementations Ctrl+Alt+B或Show Parents Ctrl+Alt+P。
3. 在打开的弹出窗口中，选择您需要的项目并按Enter。要在弹出窗口中向上或向下扩展您的选择，请分别按Shift + Up或Shift + Down。

配置图表设置

您可以配置图表设置，以便在创建图表时默认使用某些选项。

1. 按Ctrl+Alt+S打开 IDE 设置并选择工具 | 图表。
2. 在右侧窗格中，选择您希望默认查看的选项，然后单击确定以应用您的更改。

分析图表

分析图操作组可让您以各种方式分析图，例如执行自动聚类、测量节点中心性、搜索周期、过滤两个节点之间的路径等。

过滤两个节点之间的路径

大多数情况下，生成的图表又大又复杂。通常，您只想专注于图表的特定部分。PyCharm 允许您过滤两个图表元素之间的路径。

1. 在图表编辑器中，选择您要关注的两个节点并右键单击其中一个以打开上下文菜单。
2. 从上下文菜单中，选择分析图 | 关注两个节点之间的路径。

如果您不仅要关注两个节点，还要关注所选节点与其邻居的连接方式，请从上下文菜单中选择“关注节点邻居”选项。

1. 在打开的对话框中，根据需要选择其他选项，然后单击Find。

PyCharm 显示仅与选定节点关联的连接。

测量节点

1. 在图表编辑器中，右键单击编辑器中的任意位置以打开上下文菜单。
2. 从上下文菜单中，选择分析图 | 测量中心性。
3. 在打开的对话框中，根据需要选择其他选项，然后单击Measure。

节点“重要性”通过从 0.0 到 1.0 测量的小数值表示，应首先探索最亮的节点选择。

按Ctrl+Z取消操作。

生产力提示

启用图表预览

打开结构工具窗口Alt+7并拖动阴影区域以获得所需的视图。选择图表中的一个或多个节点以突出显示预览区域中的相应节点。

管理图表布局

右键单击图表背景，然后从上下文菜单中选择布局。然后从子菜单中选择所需的布局。要应用选定的布局，请单击图表工具栏上的。

或者，手动拖动图表中的实体以实现所需的布局。

放大和缩小

使用以下任何技术：

• 单击图表编辑器工具栏上的和。
• 按住Ctrl不放，旋转鼠标滚轮。
• 按NumPad+或NumPad-。

使用放大镜工具

按住Alt不放，将鼠标指针悬停在图表区域上。

以图表形式查看数据库或表的结构

在数据库工具窗口中，右键单击模式或表并选择图表 | 显示可视化 Ctrl+Alt+Shift+U或图表 | Ctrl+Alt+U从上下文菜单中显示可视化弹出窗口。

以图表形式查看 SQL 查询计划

在编辑器中，右键单击 SQL 语句并选择解释计划。然后，在“输出”窗格中，切换到“计划”选项卡。默认情况下，查询显示为树。要将其作为图表查看，请单击显示可视化( ) 或按Ctrl+Alt+Shift+U。

工具栏

物品	描述
	单击此按钮可显示类节点中的字段。
	单击此按钮可显示类节点中的方法。
	单击此按钮可在类节点中显示内部类。
	单击此按钮可增加图表的比例，或按NumPad+。
	单击此按钮可减小图表的比例，或按NumPad-。
	单击此按钮可恢复图表的实际大小。
	单击此按钮使内容适合当前图表大小。
	单击此按钮以应用从图表的上下文菜单中选择的当前布局，或按F5。
	单击此图标可将图表缩放到窗口边缘。
	单击此图标可将图表复制到剪贴板。
	单击此图标，然后用鼠标光标选择任何图表区域：所选区域将被复制到剪贴板中。
	单击此按钮可将当前图表保存为UML文件。
	单击此按钮可将图表保存在图像文件中。
	单击此按钮可打印图表。

上下文菜单

下表包含工具栏中不可用的命令。

物品	描述
新的	使用此节点向图表添加新元素。
显示类别	显示或隐藏方法、内部类和字段等类别。
将类添加到图表	允许将现有类添加到图表。开始输入类名并从完成列表中选择目标项。
删除	删除选定的图表。
重构	此节点包含在当前上下文中启用的重构命令。
跳转到源	选择此命令可在编辑器中打开选定的图表节点元素。
查找用法	选择此命令可搜索所选节点元素的用途。
实际尺寸	恢复图表的实际大小
适合内容	使内容适合当前图表大小。
布局	从子菜单中选择所需的图表布局。
方向	为您提供以下操作选项：自下而上、自上而下、
应用当前布局	应用当前布局，从图表上下文菜单的布局节点中选择
路线边缘	将图表内容缩放到图表窗口的边缘。
外貌	通过显示网格、边缘标签、桥梁来管理图表的呈现方式。允许您合并边缘并选择边缘形状。
对齐网格。	将元素与网格对齐。
布局后适合内容	选择布局后适合图表内容。默认启用。
将图表复制到剪贴板	单击此图标可将图表复制到剪贴板。
	单击此图标，然后用鼠标光标选择任何图表区域：所选区域将被复制到剪贴板中。
导出到图像文件	将图表保存在具有指定名称和路径的图像文件中。可能的格式有：jpeg、png、svg、svgz或gif。
打印	打印图表。
保存 UML 图	将指定位置的当前图表另存为xml文件。

类图图例

PyCharm在显示类之间的关系时遵循UML 约定。

除此之外，PyCharm 支持以下颜色和箭头：

物品	描述
	绿色箭头对应implements于类声明中的子句。
	蓝色箭头对应于类扩展。
	该标志出现在内部类中。
