SciPy 教程-SciPy 频谱图

信号处理工具箱包括一些滤波函数、一套有限的滤波器设计工具。它还包含用于一维和二维数据的少量B样条插值算法。

scipy.signal.spectrogram 通过连续的傅里叶变换计算频谱图。频谱图可以用作反映非信号信号随时间变化的频率内容的方法。

from scipy import signal
import matplotlib.pyplot as plt
import numpy as np
#Generate a test signal, a 2 Vrms sine wave whose frequency linearly changes with time from 1kHz to 2kHz, corrupted by 0.001 V**2/Hz of white noise sampled at 10 kHz.
fs = 10e3 # Sampling Frequency
N = 1e5
amp = 2 * np.sqrt(2)
noise_power = 0.001 * fs / 2
time = np.arange(N) / fs
freq = np.linspace(1e3, 2e3, N)
x = amp * np.sin(2*np.pi*freq*time)
x += np.random.normal(scale=np.sqrt(noise_power), size=time.shape)
# Compute and plot the spectrogram.
f, t, Sxx = signal.spectrogram(x, fs)
plt.pcolormesh(t, f, Sxx)
plt.ylabel('Frequency [Hz]')
plt.xlabel('Time [sec]')
plt.show()

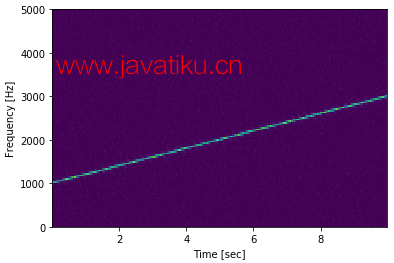

输出:

scipy.signal.spectogram() 返回以下数组：

f: ndarray

样本频率数组。

t: ndarray

段时间数组。

Sxx: ndarray

x的频谱图。默认情况下，Sxx的最后一个轴对应于段时间。
